产品概述

MNS型低压抽出式成套开关设备采用的框架结构具有高度灵活性，柜内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构均采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。可广泛用于发电厂、变电所和大型建筑、机场、医院、工矿企业、地铁工程等各种低压供电及配电系统。

产品特点

■主构架采用C型钢通过高强度的自攻锁紧螺钉拼装而成，门、板等采用静电环氧粉未喷涂，具有精度高、抗腐蚀、抗氧化、重量轻、强度高、零件通用性强等优点。
■采用离墙式安装，双面维护、水平母线从柜顶直接水平放入安装，再将顶盖固定，接头少、安装维护方便。各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立。
■水平主母线采用柜顶平置式排列方式，以增加母线抗短路电动力的能力，使装置的主电路具备高短路强度能力，使装置的动、热稳定性好。
■抽屉最小可设计为四分之一单元，抽屉单元设有机械联锁装置。采用高强度阻燃型工程塑料组件，安全防护性能好。
■MCC柜最多能装36个单元，1/4抽屉输出电流最大为30A,1/2抽屉输出电流最大为100A,一个单元以上抽屉最大电流为630A。
■主开关可选配ABB、施耐德、穆勒、西门子等国外厂家的进口开关，也可选配常熟开关厂等国内知名厂家的国产开关，完全满足不同用户的需求。
■海拔高度最高可达5000米。

技术参数

图片锦集

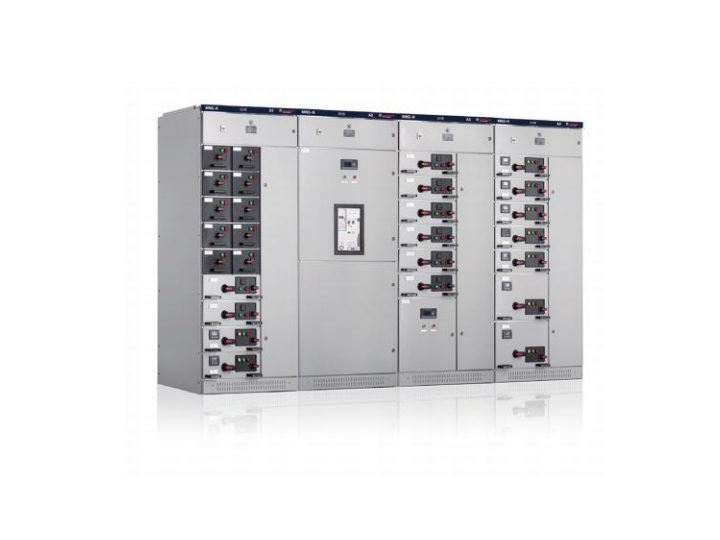

MNS 低压抽出式开关设备
